Профильные системы NEWTEC

Используем системы NEWTEC для окон, дверей, раздвижных порталов и фасадного остекления. Подбираем систему под конкретную конструкцию и требования объекта.

КороткоSY68 — алюминиевые окна и двери. SY75 — утеплённые окна и двери. SY145 — раздвижной проём или портал. SY150 — фасадные системы.
Основные системы

Системы, с которыми работаем

Короткая расшифровка рабочих обозначений: окна и двери, утеплённые решения, раздвижные порталы и фасадные системы.

SY68Окна и двери

Алюминиевая оконно-дверная система.

SY68 → SY75Утеплённые окна и двери

Более глубокая система с усиленным теплотехническим контуром.

SY75 → SY145Раздвижной проём или портал

Крупноформатные сдвижные и подъёмно-сдвижные конструкции.

SY145 → SY150Фасадные системы

Витражи и фасадное остекление в общей архитектурной сетке.

SY150 →
Профильные системы

Технические характеристики систем

Рабочие обозначения сопоставлены с актуальными названиями NEWTEC. Характеристики конкретной конструкции уточняются перед расчётом.

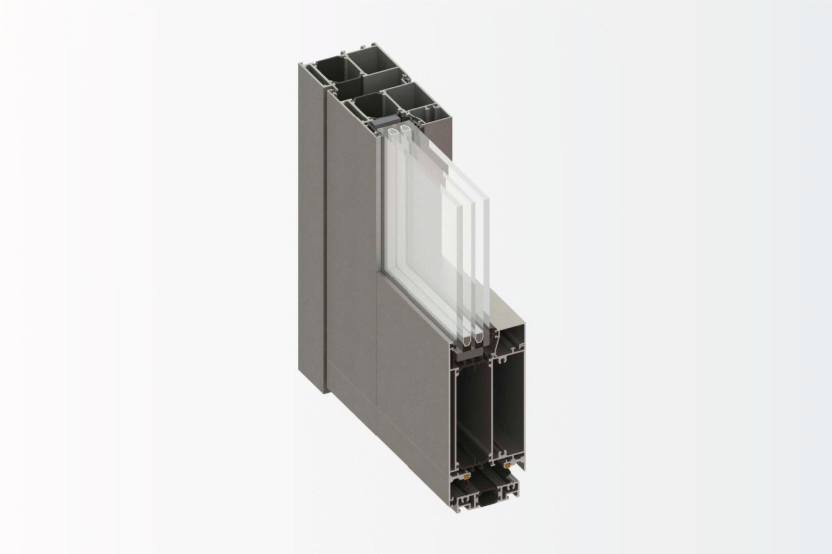

Сечение профиля системы NEWTEC 68 tt
Изображение системы — NEWTEC Group
NEWTEC SY68 / NEWTEC 68 tt

Окна и двери

В актуальном каталоге производителя эта линия представлена как NEWTEC 68 tt. Для оконной версии заявлены фурнитурный паз R40, возможность скрытой фурнитуры, монтажная глубина 60 мм и возможность изготовления витражных конструкций.

Монтажная глубина
60 мм
Остекление створки
18–62 мм
Видимый размер рамы
50/74 мм
Назначение
Окна, двери, витражные элементы

Технические значения: актуальная карточка NEWTEC 68 tt. Перед выпуском спецификацию сверяем с выбранной конфигурацией.

Карточка производителя ↗
Профиль системы NEWTEC 75tt Hi
Изображение системы — NEWTEC Group
NEWTEC SY75 / NEWTEC 75tt Hi

Утеплённые окна и двери

Текущая система производителя называется NEWTEC 75tt Hi. У неё увеличена глубина рамы, применяются комбинированные уплотнители и дополнительные вставки из вспененного полиэтилена. Смысл этой системы — более глубокая и усиленная теплотехническая конфигурация для окон и дверей.

Глубина рамы
75 мм
Остекление створки
до 70 мм в зависимости от профиля
Фурнитурный паз
R40
Назначение
Утеплённые окна и двери

Теплотехнические характеристики формируются профилем, заполнением, геометрией и узлами. На странице оставляем подтверждённые данные системы. Расчёт выполняем для конкретной конфигурации.

Карточка производителя ↗

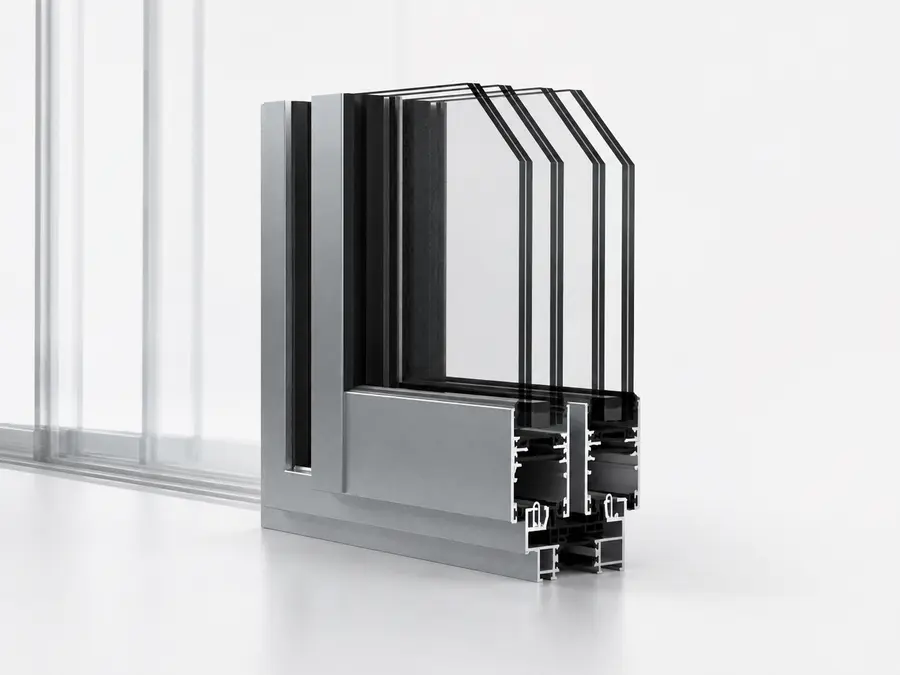

Сечение профиля раздвижной системы EUROline 145 SE
Изображение системы для раздела «Раздвижные порталы»
SY145 / EUROline 145 SE

Раздвижные порталы

В современном каталоге NEWTEC система представлена как EUROline 145 SE. Производитель допускает крупногабаритные сдвижные и подъёмно-сдвижные створки, а конструкция предусматривает монорельсовые варианты и пониженные пороги.

Максимальная заявленная створка
до 2000 × 3000 мм
Масса створки
до 400 кг
Толщина остекления
49 мм
Полозья
2–3

Предельные размеры указаны производителем для системы. Фактическую конфигурацию рассчитываем по схеме, стеклопакету и статическим требованиям.

Карточка производителя ↗

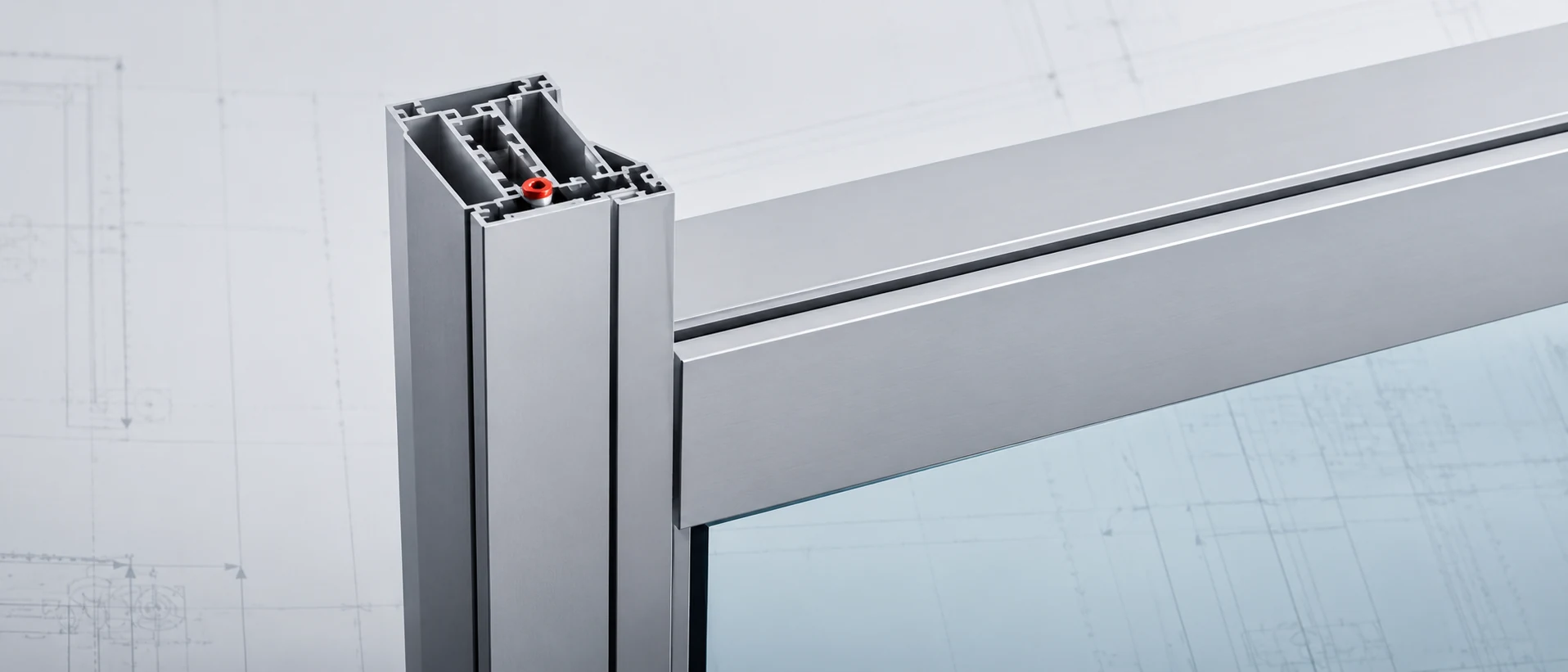

Фасадный узел конструкции из алюминиевого профиля
Иллюстрация фасадного направления
NEWTEC 150 / SY150

Фасадные системы

SY150 — фасадное направление, которое ООО «Бригадир» использует в работе. Технические параметры конкретной конфигурации сверяются по рабочей документации перед расчётом.

Фасадная система работает в составе общей архитектурной сетки. На её подбор влияют шаг стоек и ригелей, размеры полей, заполнение, примыкания, нагрузки и открывающиеся элементы.

Применение
Фасады, витражи, непрерывное остекление
Роль
Фасадная профильная система
Теххарактеристики
Сверяются по актуальному каталогу перед расчётом
Назначение
Фасады и витражное остекление

Для фасадного расчёта особенно полезны архитектурный фасад, разрез или сетка с основными размерами.

Покрытия и декор

Decoral: декоративные покрытия алюминия

Decoral позволяет придать алюминиевому профилю рисунок древесины, камня, кортена и другие декоративные эффекты.

Decoral — технология сублимационного переноса декоративного рисунка в слой порошкового покрытия. На алюминии можно получить эффект древесины, камня, кортена и другие рисунки. Сам процесс включает подготовку поверхности, порошковое базовое покрытие и перенос рисунка под действием температуры и давления.

Для проектов «Бригадира» Decoral используем как вариант отделки профильной системы. Конкретный рисунок, базовый цвет и доступность покрытия подтверждаем при комплектации заказа.

ДеревоТёмное деревоКортенГрафит

Варианты отделки

  • цвет по палитре RAL;
  • анодирование;
  • декоративный рисунок Decoral;
  • цвет наружной и внутренней стороны;
  • сочетание профиля со стеклом и фурнитурой.

NEWTEC также указывает RAL, DÉCOR и анодирование как варианты обработки поверхности при подборе системы.

Для быстрого ориентирования

NEWTEC по типу конструкции

Таблица показывает назначение систем и основные технические ориентиры. Финальная комплектация зависит от конкретного изделия.

СистемаОсновная задачаКлючевой ориентирЧто прислать для подбора
SY68 / 68 ttОкна и двериМонтажная глубина 60 ммРазмеры проёма, открывания, стеклопакет
SY75 / 75tt HiБолее тёплые окна и двериРама 75 мм, дополнительные термовставкиРазмеры, требования к теплотехнике, тип помещения
SY145 / 145 SEРаздвижной порталБольшие створки, схема движения, порогПлан, размеры, желаемый проход, фото примыканий
NEWTEC 150 / SY150Фасад / витражРабота в составе фасадной сеткиФасад, разрез, шаг сетки, тип заполнения
Готовая конструкция

Профиль — основа конструкции

Рабочие характеристики зависят также от заполнения, уплотнений, фурнитуры и покрытия.

Алюминиевый профильРама, створка, импост, стойка, ригель — в зависимости от системы.
ЗаполнениеСтекло или стеклопакет подбираются под геометрию и требования объекта.
Уплотнители и термовставкиРаботают вместе с профилем и влияют на характеристики узла.
ФурнитураОпределяет открывание, фиксацию и часть эксплуатационного сценария.
ПокрытиеRAL, анодирование или декоративная отделка согласуются как часть архитектурного решения.
Следующий шаг

Подберём систему NEWTEC

Работаем по размерам, фотографиям, эскизам и фрагментам проекта. По этим данным подбираем систему под конкретную конструкцию.

Работаем и с кратким описанием

Принимаем краткое описание конструкции, размеры, фотографии, чертежи и проекты. На основе доступных материалов готовим конфигурацию для расчёта.

Обсудить задачу+7 (343) 262-18-18
О системах NEWTEC

Частые вопросы

Чем SY68 отличается от SY75?

SY68 — базовая тёплая оконно-дверная система. SY75 / NEWTEC 75tt Hi имеет большую глубину рамы и дополнительные решения для теплотехнической конфигурации. Выбор системы определяют требования объекта и параметры конструкции.

Какую систему используем для портала?

Для крупного раздвижного проёма обычно рассматриваем SY145 / EUROline 145 SE. Конкретную схему подбираем по размеру проёма, полезной ширине прохода, движению створок и порогу.

Что используем для расчёта SY150?

Для расчёта SY150 используем архитектурный фасад, размеры полей, тип заполнения и основные примыкания. По этим данным подбираем рабочую конфигурацию и готовим расчёт.

Можно ли сделать профиль под дерево?

Да, декоративные технологии типа Decoral позволяют получить на алюминии рисунок древесины и другие эффекты. Доступность конкретного варианта покрытия подтверждается при комплектации.
